Назначение

Беспроводная связь между системой управления АЗС и ценовой стеллой

STL-VS применяется там, где требуется передавать актуальные цены на топливо на ценовое табло без прокладки длинной кабельной линии между серверной, операторской и стеллой.

АЗС

Для АЗС

Устройство ориентировано на инфраструктуру автозаправочных станций и задачи управления ценовым табло стеллы.

TX

Передача цены

Передатчик получает данные от системы управления или рабочего места оператора и отправляет их по радиоканалу.

ACK

Подтверждение доставки

Приёмник передаёт данные на табло по RS-485 и возвращает подтверждение успешного обновления.

Интеграция и эксплуатация

Возможности для реальных объектов АЗС

Короткий набор практических функций, которые помогают внедрять STL-VS на разных стеллах и в разных схемах управления без перегрузки основной архитектуры.

PROTO СУ АЗС и протоколы табло

STL-VS рассчитан на интеграцию с распространёнными экосистемами АЗС и промышленными протоколами ценовых табло.

Интеграция с «Топаз-АЗС»: фоновый драйвер может забирать изменённые цены из открытой базы данных «Топаза» и передавать их на стеллу без ручного ввода оператором.
Поддерживаемые протоколы табло: Нефтепродукттехника, VSD, Импульс.
Прозрачный режим: сквозная передача нестандартного или проприетарного потока данных по USB / RS-232 / RS-485.

IR Стеллы без RS-485

Если в уличной стелле нет модуля приёма данных по RS-485, можно использовать режим ИК-эмуляции без замены табло.

Приёмный модуль STL-VS монтируется внутри стеллы, а выносной ИК-светодиод подводится к штатному ИК-приёмнику табло.
Модем имитирует команды инженерного пульта VSD, Импульс или собственного протокола и обновляет цены по радиоканалу.

BLE Управление со смартфона и ПК

Настройка оборудования и оперативное управление ценами доступны без подключения проводов и сервисного ноутбука к стелле.

Приложение для смартфонов и ПК позволяет менять параметры модемов или выставлять цены рядом со стеллой или из операторской.
Подключение выполняется по Bluetooth Low Energy.
Доступ защищается индивидуальным PIN-кодом от несанкционированного изменения цен.

RELAY Ретрансляция для дальних дистанций

Для удалённых стелл или объектов со сложной застройкой в систему может добавляться промежуточный модем-ретранслятор.

Ретранслятор передаёт пакеты дальше по цепочке, повышая надёжность доставки до конечного табло.
Решение рассчитано на низкое энергопотребление и сохранение скорости передачи команд.

OTA Мониторинг и OTA-обновления

STL-VS может интегрироваться с облачными сервисами для обслуживания сети АЗС и удалённого обновления ПО.

Через веб-сайт можно контролировать состояние модемов, уровень сигнала и статус передачи данных при подключении модема к интернету через Wi-Fi или BLE-компьютер на станции.
Обновления прошивки передаются по защищённому каналу, чтобы добавлять функции и протоколы без демонтажа оборудования.

Принцип работы

Передатчик, защищённый радиоканал и приёмник у стеллы

Комплект состоит из двух устройств: передающего модуля STL-VS-USB/RS232 и приёмного модуля STL-VS-RS485.

Практический результат

Схема позволяет отказаться от длинной кабельной линии до стеллы, упростить монтаж и снизить риск механических повреждений проводной инфраструктуры.

01 СУ АЗС / ПК оператора

02 STL-VS-USB/RS232

Радиоканал 433 МГц LoRa / CSS / ACK

03 STL-VS-RS485

04 Ценовое табло стеллы

Передатчик, защищённый радиоканал и приёмник у стеллы

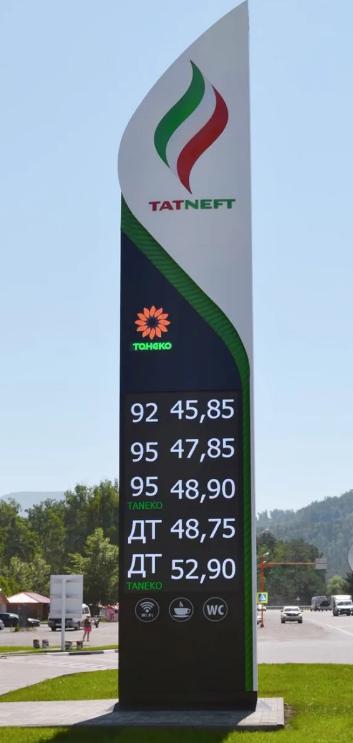

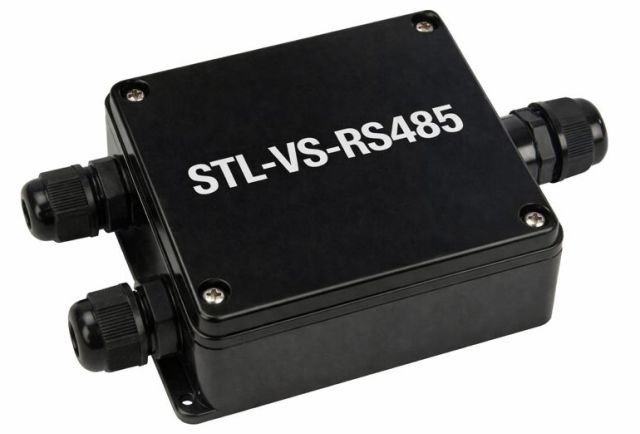

Фото внедрения

Стелла, устройство и монтажный блок

Фотографии помогают быстро оценить внешний вид объекта, корпус устройства и пример размещения приёмного блока внутри стеллы.

Технические данные

Основные характеристики STL-VS

Ключевые параметры устройства для предварительной оценки совместимости с объектом, ценовой стеллой и условиями эксплуатации.

Диапазон частот

433,075–434,750 МГц

Разнос каналов

125 кГц

Мощность передатчика

не более 10 мВт

Питание передатчика

+5 В от USB компьютера

Питание приёмника

12–24 В от существующего источника питания ценового табло

Интерфейс приёмника

RS-485, гальванически развязанный

Степень защиты

не менее IP65

Температура

от −40 до +50 °C

Масса

около 160 г на устройство

Габариты

100×88×40 мм с учётом кабельных вводов

Практическая дальность

до 300 м для типового объекта; при большем удалении возможна схема с направленными антеннами

ANTENNA / RF POWER

В штатной комплектации применяются антенны диапазона 433 МГц. Замена антенны на модель с другим коэффициентом усиления допускается только при корректной настройке мощности передатчика и соблюдении действующих регуляторных ограничений.

Настройка

Программное обеспечение STL-VS

ПО используется для первичной настройки радиомодема, проверки радиоканала и тестовой передачи данных на ценовое табло.

Через программу инженер может проверить состояние устройства, задать параметры подключения, выполнить тестовую отправку цены и убедиться в получении подтверждения от приёмника.

Для сервисной настройки может использоваться USB или Bluetooth, если соответствующий канал предусмотрен в конкретной комплектации.

Перейти к загрузкам

DEVICE STL-VS-USB/RS232

LINK 433 MHz / ACK enabled

RX STL-VS-RS485 / isolated

TEST fuel price packet → confirmed

Документация

Паспорт, сертификаты и файлы для эксплуатации

В этом разделе размещены документы по устройству, инструкции, сертификаты и программное обеспечение для настройки и эксплуатации STL-VS.

PDF Паспорт изделия Скачать

CERT Добровольный сертификат Скачать

EAC Декларация ЕАЭС Скачать

MANUAL Руководство по настройке Скачать

APP ПО настройки Скачать

Сертификация и соответствие

Изделие имеет декларацию о соответствии требованиям технических регламентов ТР ТС 020/2011 и ТР ЕАЭС 037/2016, а также добровольный сертификат соответствия.

Декларация ЕАЭС N RU Д-RU.РА02.В.93437/26

Добровольный сертификат РОСС RU.32001.04ИБФ1.ОСП28.97523

Поставка

Поставка, инсталляция и партнёры

VOSCOM.ONLINE является производителем STL-VS. Оборудование поставляется под конкретный объект, а внедрение выполняется производителем или сертифицированными инсталляторами.

Цена по запросу

по запросу

стоимость комплекта STL-VS рассчитывается под объект, комплектацию и схему внедрения

Производитель

MWOS

Разработка, производство, прошивка MWOS, техническая поддержка и обновления выполняются VOSCOM.ONLINE.

Инсталляция

B2B

Поставка и ввод в эксплуатацию выполняются через производителя или сертифицированных инсталляторов.

Платформа устройства

STL-VS работает на MWOS

Устройство STL-VS основано на операционной системе MWOS и сертифицировано компанией VOSCOM.ONLINE для применения на промышленных объектах такого типа.

Стоимость по договорённости

Условия договора зависят от количества устройств, комплектации, сроков поставки и объёма инсталляционных работ

Сроки и партия подбираются под объект, партию оборудования и требования заказчика

Другие применения

Радиоканал для промышленных объектов

Радиомодемы такого класса могут применяться не только на АЗС, но и на других промышленных объектах, где требуется надёжно передавать управляющие данные или телеметрию без прокладки кабельной линии.

Сертифицированные инсталляторы

Поставка и ввод в эксплуатацию могут выполняться через компании, прошедшие техническую сертификацию производителя.

VOSCOM.ONLINE производитель STL-VS и техническое сопровождение

ООО «Гермес» сертифицированный инсталлятор, Санкт-Петербург

Связь

Обсудить поставку STL-VS

Для пилотного внедрения, поставки комплекта STL-VS или адаптации под конкретную стеллу АЗС свяжитесь с производителем.
